01SCENES / こんな現場で起きがちです
- 減速機・エンジンの据付
- 大型／中型ポンプの据付
- スパイラルポンプ上部軸受減速機
- ゲート・可動堰の据付
02CONVENTIONAL / 従来のやり方
現場では、こうした流れで対応されています
- STEP 01 アンカーボルトに裏ナット（調整ナット）を仕込み
- STEP 02 裏ナットを締めてベースを下から押し上げ、レベル微調整
- STEP 03 平ライナを水平に設置
- STEP 04 勾配ライナ（テーパーライナ）を重ね合わせ調整
- STEP 05 締付ナットで本締め（歪除去が行われていない→不良工事のまま完成）
03PAINS / 何が困るのか
- 機器ベースを締め付ける垂直方向の力を、裏ナットの小さい接触面で受けている
- 締付トルクによるネジレが局所的に機器ベースに伝達され、ベースが歪みやすい
- コンクリートの付着力で支持されているアンカーボルトに、本来の締付による力が作用していない
- 機器の浮き上がり力でアンカーボルトが伸び、その伸び量がそのまま機器の上下動になるため、精密機械には極めて有害
04SOLUTION / 解決策
スエヒロシステムからのご提案

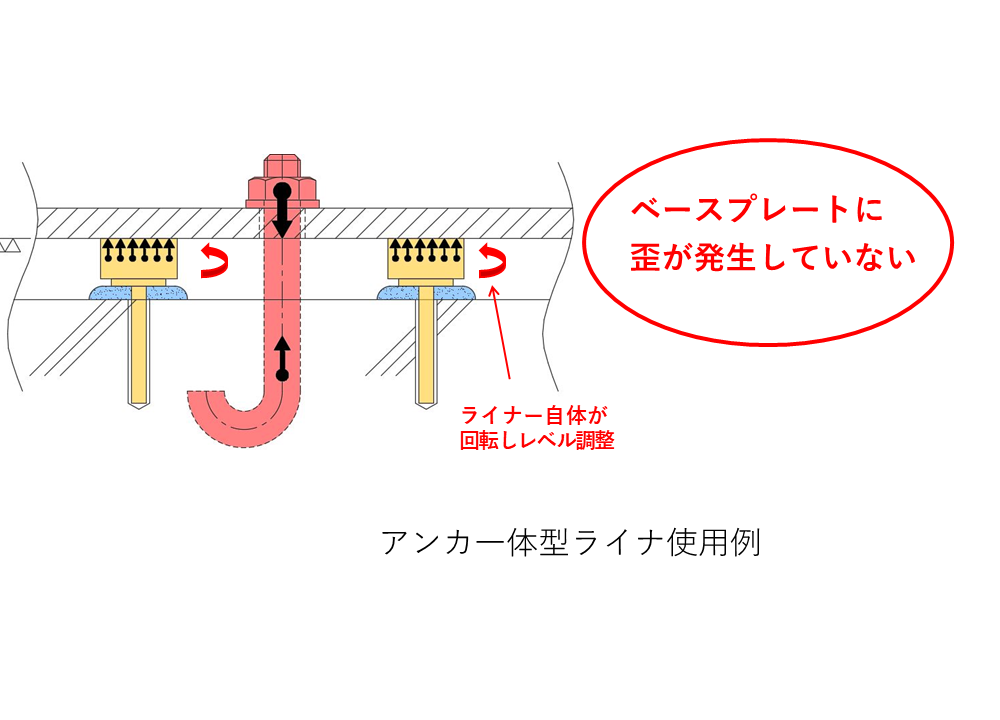

アンカ一体型ライナならライナー部分が回転してレベル調整できるため、裏ナットを使う必要がありません。アンカ部分をコンクリート基礎にあと施工アンカーとして固定し、ライナー部分のねじを回すだけで高さを微調整。締付力はライナー上面の広い面積で機器ベースに分散して伝わるため、ベース歪みも上下変位も最小限に抑えられます。
新しい工程：
STEP1：アンカ孔の穿孔・清掃・接着剤注入
STEP2：アンカ一体型ライナをセット（ハンマーで側面を叩いて水準器で水平に）
STEP3：早強樹脂材または高圧縮強度モルタルで固定
STEP4：ライナー部分のねじを回して高さ・水平を微調整
STEP5：機器据付・締付ナット本締めで完成
05BENEFITS / 変わること
- ライナーが回転してレベル調整するため、裏ナットそのものが不要になる
- 締付力がライナー上面の広い面積で分散され、ベース下面の歪みが解消
- アンカーボルト本体に正規の締付力が作用するようになり、構造設計通りの保持力を発揮
- 機器の上下変位を最小限に抑えられ、精密機械の据付精度・運用安定性が向上
アンカ一体型ライナならライナー自体が回転してレベル調整できるため、裏ナットに頼った不良工事が不要になります。
